Trigeneration - Solarenergie mit PVT, Eisspeicher und Wärmepumpe optimal nutzen

In besonders energieeffizienten Gebäuden werden mehrere Technologien eingesetzt, um den Effizienzhausstandard 40 der KfW oder vergleichbare Energieeffizienzklassen zu erreichen. IM Trend liegen integrierte Systeme, die Strom, Wärme und Kälte zuverlässig, leise und wirtschaftlich bereitstellen. Moderne Energiesysteme sollen die Versorgung auch bei begrenzt zur Verfügung stehenden Flächen und ohne geologische Abhängigkeiten sicherstellen.

Ein aktuell vielversprechender Ansatz heißt Trigeneration. Der Begriff steht für ein Energiesystem aus PVT-Kollektoren, Wärmepumpe und Eisspeicher. Das System erweitert den Ansatz von Eisspeicherlösungen, wie sie aus der Praxis bekannt und bewährt sind: einfach aufgebaut, technisch durchdacht und modular erweiterbar. Ein Trigenerationsystem ist interessant für Planer, Projektentwickler, Kommunen und Investoren, die eine zukunftssichere Lösung für nachhaltige Heiz- und Kühlsysteme suchen. Trigeneration kann von Einzelgebäuden bis hin zu Quartieren skaliert werden.

Wie funktioniert Trigeneration und wo liegen die Potentiale

1. Ein neuer Systemansatz für den Gebäudesektor

Der zunehmende Bedarf an nachhaltiger Heiz- und vor allem Kühltechnik erfordert neue, energiesparende Systemansätze. Einzeltechnologien wie Photovoltaik, Wärmepumpen oder Eisspeicher sind heute etabliert. Die Integration der Technologien zu einem Energiesystem verspricht erhebliche, zusätzliche Effizienzpotentiale. Ein solches Trigenerationsystem verspricht einen entscheidenden Schritt zu mehr Nachhaltigkeit im Gebäudesektor.

Trigeneration zielt nicht auf die inkrementelle Weiterentwicklung bestehender Einzelsysteme, sondern auf ein neues, ganzheitliches Energiesystem, das Strom, Wärme und Kälte gemeinsam denkt und steuert. Im Fokus steht nicht die einzelne Komponente, sondern das Zusammenspiel aller Systembausteine. Die Auslegung erfolgt nach den Kriterien Effizienz, Betriebssicherheit und langfristige Wirtschaftlichkeit.

2. Die Systembausteine: Trigeneration aus PVT, Wärmepumpe und Eisspeicher

Das Trigenerationsystem basiert auf dem Grundprinzip: Eine Energiequelle – mehrere Nutzungen. Solarenergie, Umweltenergie und elektrische Energie werden in einem integrierten Gesamtsystem zusammengeführt. Die drei Kernkomponenten sind von Beginn an aufeinander abgestimmt:

• PVT-Kollektoren liefern Strom und nutzbare Wärme
• Wärmepumpen koppeln Strom, Wärme und Kälte
• Eisspeicher funktionieren als thermische Batterie

Das Zusammenspiel der drei Komponenten ermöglicht ein neues Systemniveau, das deutlich über eine einfache Addition der einzelnen Technologien hinausgeht.

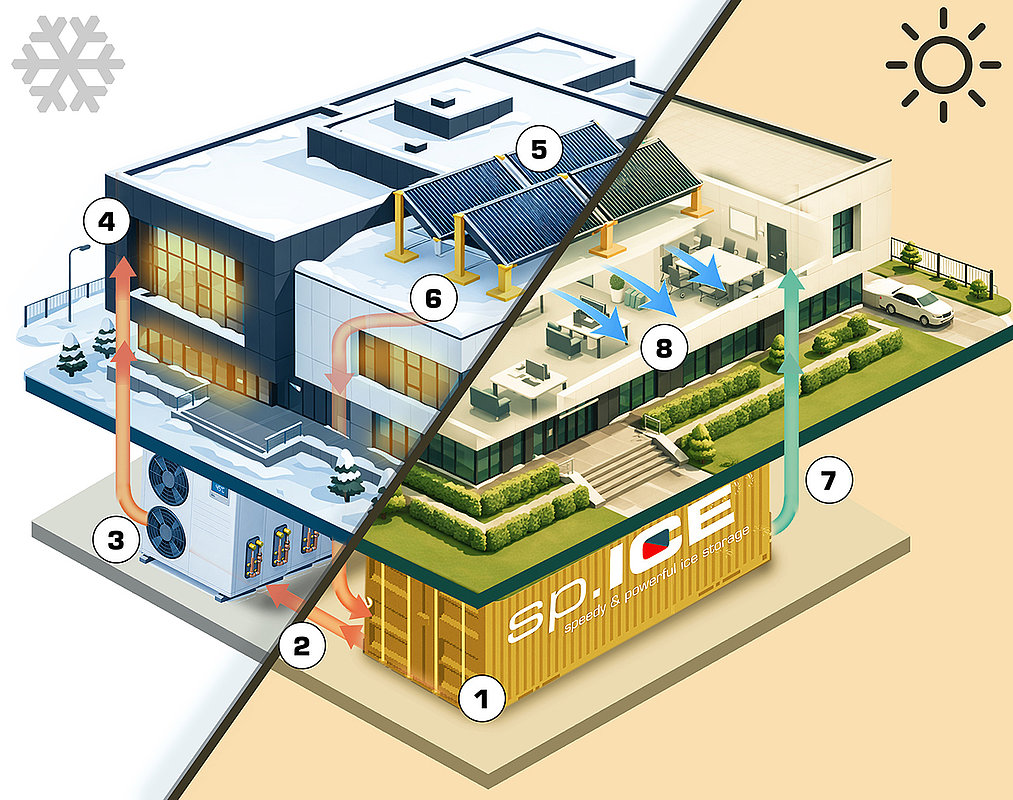

Winter

1 sp.ICE Eisspeicher
Im Winter ist der Eisspeicher die Wärmequelle für die Wärmepumpe

2 Heizbetrieb
Über die Wärmepumpe wird dem Eisspeicher Energie entnommen, um damit das Gebäude mit Heizenergie und Warmwasser zu versorgen

3 Wärmepumpe

4 Warmwasser Leitungen

5 Umgebungswärme
von der Sonne oder aus der Luft wird über die PVT Elemente genutzt, um den Eisspeicher zu laden

6 Eisspeicher Regeneration
über die Umgebungswärme verhindert ein komplettes Einfrieren des Eisspeichers, so dass ein effizienter, kontinuierlicher Betrieb gewährleistet ist

Sommer

7 sp.ICE Eisspeicher im Sommer
Im Sommer dient der Eisspeicher als Kühlquelle

8 Kühlbetrieb
Über den geladenen Eisspeicher wird im Sommer die Gebäudeklimatisierung sichergestellt, ohne dass zusätzliche Kältemaschinen benötigt werden

In den warmen Monaten schmilzt das Eis im Eisspeicher. Ab dem Herbst unterstützt der Eisspeicher wieder den Heizbetrieb.

3. Warum PVT statt PV?

PVT steht für photovoltaisch-thermische Systeme. PVT-Kollektoren nutzen rückseitige Absorber, die die entstehende Wärme an eine Flüssigkeit übertragen. Durch die Abnahme der Wärme wird zusätzlich die Effizienz der Solarmodule erhöht. Während klassische Photovoltaikanlagen also ausschließlich Strom erzeugen, gewinnen PVT-Kollektoren Strom und Wärme.
Aus diesem Grund lässt sich PVT ideal in Systemen mit Wärmepumpe und Eisspeicher verwenden. Technische Vorteile:

• höhere elektrische Erträge durch Kühlung der PV-Zellen
• zusätzliche Niedertemperaturwärme für die Wärmepumpe
• bessere Gesamtausnutzung der verfügbaren Dach- oder Fassadenfläche
• stabile Systemtemperaturen und ruhiger Betrieb

Ergebnis: PVT liefert nicht nur Strom und Wärme, sondern verbessert hierdurch die Effizienz der Wärmepumpe. Das gilt insbesondere für Kombinationen mit einem Eisspeicher.

4. Eisspeicher als thermische Batterie

Der Eisspeicher speichert Energie nicht als warmes Wasser, sondern in Form von Eis. Durch den Phasenwechsel von Wasser zu Eis entsteht eine extrem hohe Speicherdichte. Hieraus ergeben sich Vorteile gegenüber herkömmlichen Wärmespeichern und Geothermie:

• 5–7× höhere Energiedichte als Wasser
• konstante Kühltemperaturen von 0 – 6 °C
• keine Bohrungen notwendig, keine geologischen Gutachten, keine Genehmigungsrisiken
• ideal für urbane Standorte und Sanierungen
• vollständig mess- und regelbar

5. Betriebsmodi – Effizienz in jeder Situation

Aktiver Betrieb

• PVT liefert Strom und Wärme
• Wärmepumpe arbeitet mit höherem Wirkungsgrad (COP)
• Gleichzeitige Erzeugung von Wärme und Kälte

Passiver Kühlbetrieb

• Kühlung direkt aus dem Eisspeicher
• kein Kompressor, minimaler Strombedarf
• ideal für Sommer und Lastspitzen

Winter- und Spitzenlastbetrieb

• Eisspeicher stabilisiert die Wärmepumpe bei sehr niedrigen Außentemperaturen
• zuverlässige Effizienz auch bei Heizspitzen

6. Intelligentes Energiemanagement

Wie bei modernen Eisspeichersystemen üblich, wird auch das Trigenerationsystem zentral überwacht und geregelt. Das Energiemanagement sorgt für einen abgestimmten Betrieb aller Komponenten:

• Nutzung von Solarstrom vor Ort
• bedarfsgerechter Betrieb der Wärmepumpe
• gezieltes Be- und Entladen des Eisspeichers
• Reduktion von Lastspitzen und Betriebskosten

Das Ergebnis ist ein robustes, transparentes und gut planbares Energiesystem, das sich nahtlos in bestehende Gebäudeleittechnik integrieren lässt.

7. Typische Anwendungsbereiche (B2B)

• Hotels & Resorts
• Büro- und Gewerbeimmobilien
• Industrie & Produktionsstandorte
• Krankenhäuser & Pflegeeinrichtungen
• Wohnquartiere & Cold District Heating
• Kommunale Gebäude

8. Wirtschaftliche und ökologische Vorteile

• sehr hoher Anteil erneuerbarer Energie
• drastische Reduktion von CO₂-Emissionen
• geringere Betriebskosten
• kürzere Amortisationszeiten
• geringeres Investitionsrisiko als Geothermie
• modular erweiterbar

9. Warum ein neues Systemkonzept notwendig ist

Die Anforderungen an moderne Gebäude haben sich grundlegend verändert:

• Kühlung ist heute gleichwertig zur Heizung
• Strompreise und Netzauslastung schwanken stark
• Flächen für Energieerzeugung sind begrenzt
• Genehmigungs- und Lärmanforderungen steigen

Das vorgestellte Trigenerationsystem beantwortet diese Herausforderungen nicht mit Einzelmaßnahmen, sondern mit einem systemischen Ansatz, in dem alle Energieströme gemeinsam optimiert sind.
