Solarabsorber für zusätzliche Effizienzgewinne beim Eisspeicher
Nutzung von Solar- und Umweltwärme in Netzen für Kalte Nahwärme zur Befüllung des Eisspeichers
Ein Solarabsorber kann in einem Kalten Nahwärmenetz zur Regeneration und Befüllung eines Eisspeichers eingesetzt werden. Dabei nimmt der Absorber Umweltwärme aus Sonneneinstrahlung, Außenluft und Niederschlag auf und führt diese dem Eisspeicher zu. So wird dem Speicher kontinuierlich Wärmeenergie zugeführt, die später über Wärmepumpen für Heizung und Warmwasserbereitung nutzbar gemacht werden kann.
Besonders effizient ist dieses Prinzip, weil auch niedrige Temperaturniveaus ausreichen, um den Eisspeicher zu regenerieren. Der Solarabsorber unterstützt damit die saisonale Nutzung von Umweltwärme, erhöht die verfügbare Energiemenge im Speicher und trägt zu einem stabilen Betrieb des Kalten Nahwärmenetzes bei.

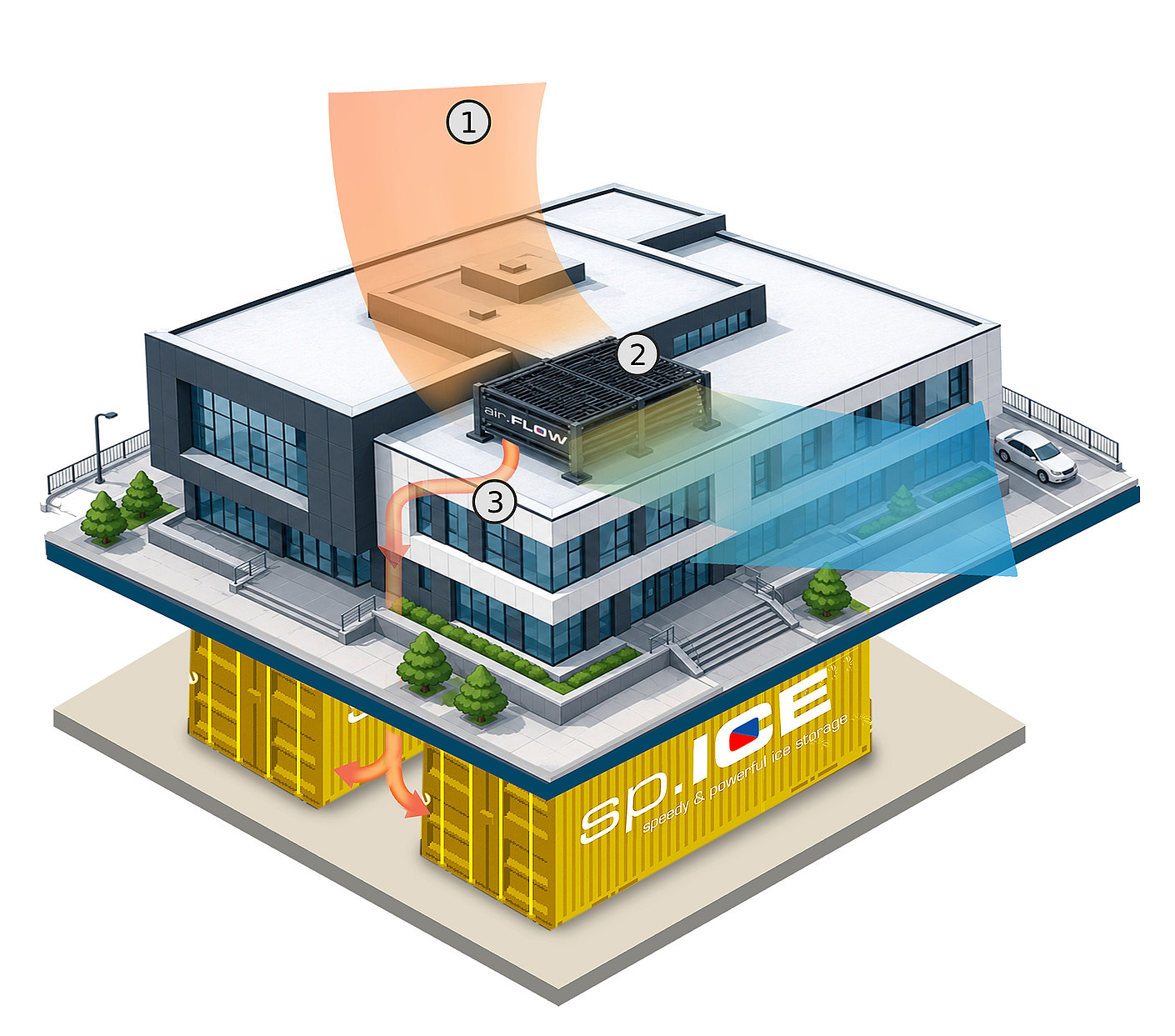

1 Umweltwärme
2 air.FLOW Luftabsorber
3 Wärmekreislauf
air.FLOW - moderner regenerativer Luftabsorber
Moderne Absorbertechnik Made in Germany
Modular zusammengefasste Kapillarrohrmatten ergeben eine sehr große Wärmetauscherfläche. Dadurch kann prozentual mehr Wärme aus der Luft entzogen werden, als bei herkömmlichen Luftabsorbern.

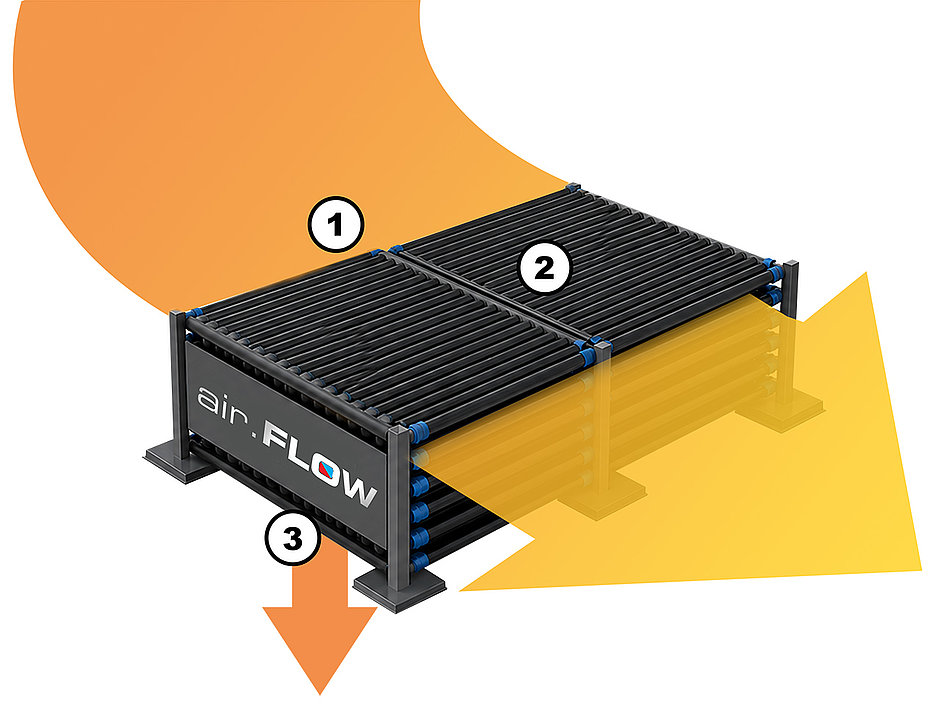

Schema rechts: sp.ICE Airflow wird vom Wind durchströmt und fängt so die warme Umgebungsluft ein (1). Dabei sorgen übereinander gestaffelte Hochleistungskapillarrohrmatten für eine große Überträgerfläche (2). Die eingefangene Wärmeenergie wird abgeleitet und dient zur thermsichen Regeneration des Eisspeichers (3).
Technische Daten
| air.FLOW 2500/5000 V1 | |
|---|---|
| Spitzen Wärmeleistung Pmax | 20 KW (Modell 2500) / 40 KW (Modell 5000) |
| Betriebstemperaturbereich | -40 °C bis + 85 °C |
| Wärmeträgerfluid | Propylenglycol |
| Fluidinhalt | 33 Liter (Modell 2500) / 65,4 Liter (Modell 5000) |
| Hagelbeständigkeit | 40 mm Hagelkörner bei 23 m/s |
| Brandklasse | IEC Klasse C |
| Bruttofläche | 26,8 m² (Modell 2500) / 53 m² (Modell 5000) |
| Gewicht | 120 kg (Modell 2500) / 210 kg (Modell 5000) |
| Abmessungen (LxBxH) | 255 x 210 x 110 cm (Modell 2500) 505 x 210 x 110 cm (Modell 5000) |
| Rahmenmaterial | Eloxiertes Aluminium, Standfüße Stahl |
| Absorbermaterial | Polyethylen (PE) |
